青島愛博瑞-電廠設備隔振必要性

電廠中產生振動的設備種類很多且密集，主機和電控部分對振動又敏感，因此對隔振的要求很高，是我國最早******量應用隔振技術的行業之一。在電廠中目前運用隔振基礎的設備主要有碎煤機、磨煤機、風機、給水泵、汽輪發電機等，對于碎煤機和給水泵，由于其基礎為框架結構，與廠房結構連為整體，如果不進行隔振，其振動勢必傳遞到廠房結構上，嚴重影響廠房的牢固性和使用壽命，因此必須對其使用隔振基礎；而對于磨煤機，由于其振動和噪聲均比較嚴重，特別是目前廠區規劃對廠房占地面積的控制較嚴格，所以有些磨煤機的基礎就落在了廠房基礎上，在這種情況下，磨煤機也必須做隔振基礎。另外，在變電站中的變壓器為了抗振也使用彈簧隔振裝置，以保護絕緣體在地震作用下不致被破壞。對于電廠中最重要的設備——汽輪發電機組，隔振基礎的配備更是必須的，采用彈簧隔振基礎可以有效地解決共振、基礎不均勻沉降等問題，并且可以縮短設計和施工期，在減少人力物力的同時提高機組運行的穩定性。隨著汽輪發電機組不斷地采用進口設備，這些設備的廠家往往直接要求其基礎形式為彈簧隔振形式，所以隨著機組引進項目的不斷擴大，汽輪發電機組彈簧隔振基礎在國內的應用越來越廣泛。

振動隔離的基本原理：
為了便于理解振動隔離的基本原理，我們以回轉機械為例來加以介紹。設備采用彈性基礎，隔振系統簡化為單自由度系統，由質量m，阻尼c和彈簧k組成，設備回轉部分m，偏心距為e，轉動角速度為w0，由于偏心引起的垂直激振力F為一正弦函數：

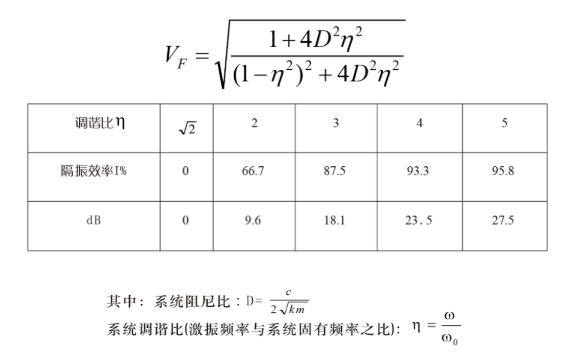

通過推導，可以得出單質量—單自由度振動系統的穩態的振動傳遞函數表達式如下：

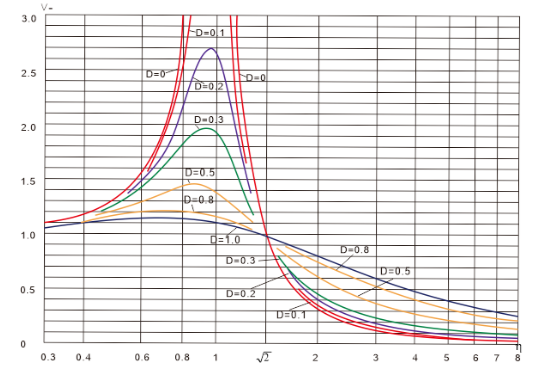

由圖可見，當調諧比(激振頻率與系統固有頻率之比)大于√2時，傳遞率小于1，這時隨著激振頻率的增加傳遞率減小，當調諧比小于√2時，傳遞比總是大于1，因此調諧比大于√2時為隔振區 ，調諧比小于√2時，為放大區。由于機器激振頻率不可改變，要實現振動隔離，只有改變系統的固有頻率，使其滿足調諧比大于√2，這樣才能達到減小傳遞率的目的。工程實踐中，一般把調諧比取在2.5-5范圍內。

單純從隔振觀點來說，阻尼的增加會降低隔振效果，但是在機器的實際工作過程中，外界的激勵，除簡諧型外還可能包含一些不規則的沖擊，由于沖擊會引起設備較大振幅的自由振動，增加阻尼的目的就是能使自由振動很快消失，尤其是當隔振對象在啟動及停車而經過共振區時，阻尼就顯得更加重要。

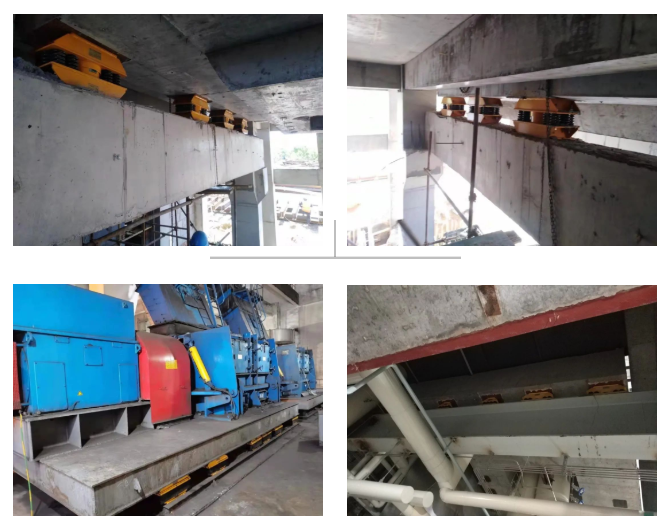

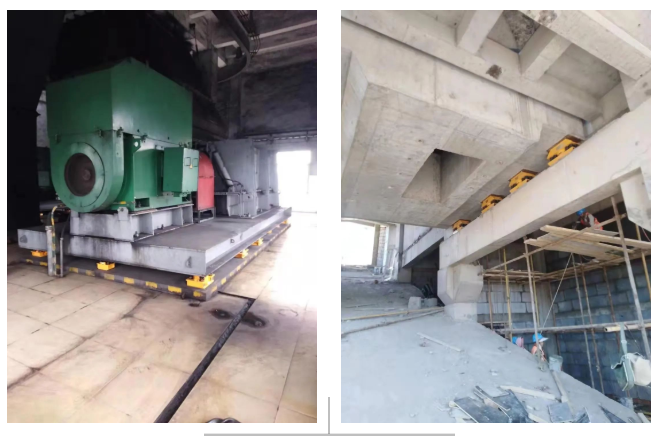

工程案例
