產品型號：ZZVP、ZZCP
公稱通徑：DN20~100mm
壓力范圍：PN0.1~1.0MPa
使用溫度：≤ 80℃
制造標準：GB/T4213-1992
法蘭標準：GB/T9113-2000
閥門材質：WCB、CF8
密封填料：V型聚四氟乙烯（F4）、柔性石墨
控制精度：±10（%）
泄露等級：ANSI B16.104-1976（IV級）
產品概述
自力式差（微）壓調節閥是一種無需外來能源的節能型產品，利用工藝管道中介質的壓力變化與信號進行比較，使被調節介質的力與執行機構的輸出力平衡，以達到穩定壓力、差壓值。 ZZCP-1型差壓閥，采用平衡型單座閥，壓力穩定、精度高、密封性好，用于控制微小差壓。 ZZCN-10型差壓閥采用雙座閥，流量系數大，將閥芯正、倒裝，可組成二個不同品種的產品。該產品適用于各種工業爐燃燒系統控制兩種燃料氣體混合比流量或用于氫冷發電機組密封油系統中，同時，還可用于各種工業氣體的減壓、穩壓或泄壓的自動控制。
ZZVP型微壓閥，采用平衡單座閥，在運行中可任意對設定值進行調整等特點。因而適用于各種工業爐燃燒統燃料氣體、石油在制品或油庫貯罐保護氣體與熱處理保護氣體的微壓自動調節等場合。
產品特點
1、微壓調節閥無需外加能源，利用工藝管道中介質的壓力來自行調節，既方便又節約能源；
2、壓力分段范圍細且互相交叉，調節精度高，壓力設定值在運行期間可連續設定；
3、對閥后壓力調節，閥前壓力與閥后壓力之間比為10:1~10:8；
4、橡膠膜片式檢測，執行機構檢測精度高、動作靈敏；
5、采用壓力平衡機構，使調節閥反應靈敏，控制精確。

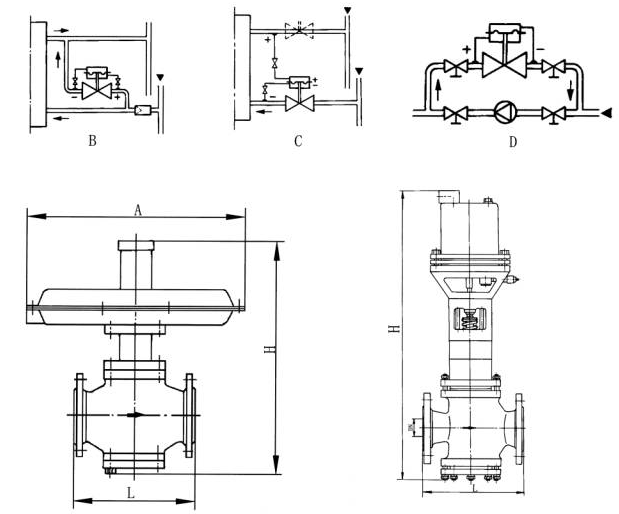

主要外形尺寸及重量
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
A |
308 |
394 |
308 |
394 |
308 |
394 |
394 |
394 |
|
|
H |
ZZCP/ZZVP |
376 |
465 |
365 |
445 |
445 |
490 |
490 |
510 |
|
ZZCN |
536 |
536 |
|||||||
|
L |
ZZCP/ZZVP |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
ZZCN |
222 |
222 |
|||||||
|
重量 G(Kg) |
12 |
13 |
15 |
17 |
20 |
28 |
38 |
43 |
|
|
導壓管螺紋接頭 |
M16X1.5 |
||||||||
